Multi-Sensor Monitoring
with big data
for data-driven decision making
Extend service life, minimize downtime
Regular reports enable TÜV extension
Highest
environmental protection
with 24/7 system check
for maximum safety
Modular
Monitoring Network
Multi-sensors for monitoring leaks, movements, corrosion, humidity, etc.
TEX-Sky
Monitoring Cloud
Time-synchronized database for correlation of results
Geavanceerde multi-sensor monitoring voor SHM 4.0
Big data-monitoring maakt datagestuurde beslissingen mogelijk om onderhoud te optimaliseren en de levensduur van kritieke containmentsystemen en infrastructuren te verlengen.
Verleng de levensduur, minimaliseer stilstand
Het modulaire multi-sensorsysteem van Texplor monitort 24/7 lekkages, beweging en corrosie en biedt realtime anomaliedetectie en regelmatige rapportages om maximale operationele veiligheid en efficiëntie te garanderen.
Big data management
voor datagestuurde besluitvorming
Modulair systeem
Schaalbaar van één systeem tot multi-systeemnetwerken
Monitoringsrapporten
Om inspectie-intervallen te verlengen en de levensduur te verlengen
Bekroonde technologie
Ons multi-sensor monitoringsysteem heeft GOUD gewonnen in de categorie Emerging Technology bij de Tank Storage Awards. We zijn vereerd dat we worden erkend als een van de meest innovatieve oplossingen in de sector. Deze prijs onderstreept de kracht van big data-monitoringtechnologie voor assetintegriteit en risicobeheer.
Eén systeem voor meerdere industrieën
Vereenvoudig complexe monitoring met één oplossing die is afgestemd op uw sector. Verhoog de efficiëntie en transformeer uw onderhoudsstrategie.
Chemische industrie
Tankparken, tankopvangbekkens, betonnen bassins, bestaande en nieuwe infrastructuren
Energie-industrie
Energiecentrales, dammen, boorinstallaties, windturbines, opslagfaciliteiten, enz.
Mijnbouw
Bestaande en nieuwe containmentsystemen voor waardevolle grondstoffen
Stortplaatsen
Grote bassins met HDPE-geomembranen / liners
Water- en afvalwaterbeheer
Alle soorten reservoirs of bassins voor de opslag van vloeistoffen
Infrastructuur
Bruggen, gebouwen, spoorwegen, tunnels, maritieme constructies, enz.
Wereldwijde leiders uit diverse industrieën vertrouwen op de monitoringsystemen van Texplor.
Het multi-sensor monitoringsysteem van Texplor is een innovatief 24/7 systeem voor installaties zoals secundaire containment, tanks of afdichtingssystemen. Het kan worden ingezet voor het retrofitten van bestaande installaties, verhoogt de veiligheid en maakt het mogelijk inspectie-intervallen te optimaliseren.
Manfred Nachbar-Zielinski
DOW Chemical, HWDTC
Geavanceerd modulair netwerk
Onze modulaire monitoringsoplossingen worden afgestemd op uw behoeften en integreren naadloos in nieuwe of bestaande systemen.
Lekkage
Lekmonitoring met de MSS®-technologie
- Aanpasbaar voor alle typen containmentsystemen
- Sensoren gecertificeerd voor 100 jaar
- Elke sensor bestrijkt
- tussen 1.000 – 3.000 m²
- pH 1 – 14 bestendig, bestand tegen drukken > 10 MPa
- ISO 9001-gecertificeerde productie
Beweging
Millimeternauwkeurige bewegingsmonitoring met de TEXtant® GNSS-technologie
- Eenvoudig volgen van bewegingen, hellingen of zettingen
- Autonome TEXtant® GNSS-stations
- Dagelijks automatisch verwerkte data in X-Y-Z met millimeternauwkeurigheid
- Tot 4 antennes per GNSS-station
Corrosie
Kwaliteitscontrole van gewapend beton (in testfase)
- Voor het vroegtijdig detecteren van slechte betonkwaliteit
- Sensoren voor nieuwe of bestaande betonnen wanden
- Corrosietests in twee Dow Chemical-fabrieken
- Gepland einde van de testfase in 2026
Add-ons
Integratie van aanvullende sensoren
- Vochtigheid: Monitoring van de vochtigheid tussen twee betonnen constructies
- Versnellingsmeters: Detectie van trillingen, hellingen en veranderingen in beweging
- Druk: Monitoring van belastingen die op de constructie worden uitgeoefend
- Weergegevens: Temperatuur, wind, vochtigheid
- Vloeistofmetingen: Temperatuur, zuurgraad, enz.
- Klantsensoren
Geavanceerde monitoringtechnologie
Hoe het werkt
Multi-sensor SHM
voor tanks en tankopvangbekkens
Monitoring van volledige tankparken met verschillende parameters voor maximale controle en het verlengen van onderhoudsintervallen.
Multi-sensor SHM voor containmentsystemen
Monitoring van betonnen bassins en bodembassins met geomembranen. Maximale milieubescherming en het veiligstellen van waardevolle hulpbronnen.
Bekijk het van dichterbij:
Bewezen in meer dan 40 installaties wereldwijd

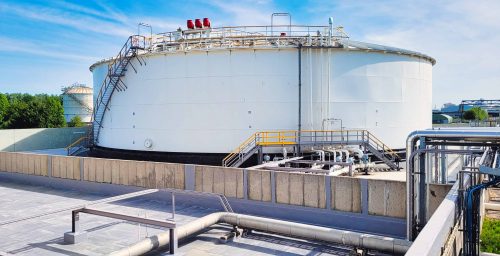

Stalen tank, Duitsland
- Installatie in de chemische industrie (klant: DOW)
- 1 stalen tank voor geleidende vloeistoffen
- MSS® lekmonitoringsysteem
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- 8 FGM®-sensoren geïnstalleerd in speciale montagesleeves
- Gemonitord oppervlak: 1.800 m²
- Door TÜV Nord goedgekeurd systeem met conforme rapportage
- Voordelen: Verlengde wettelijke service-intervallen, 24/7 systeemtoezicht, rapportage op maat
Linerbassin, Duitsland
- Installatie in de chemische industrie (klant: DOW)
- 1 nieuw gebouwd betonnen bassin met vloeibaar aangebrachte linerafdichting
- MSS® lekmonitoringsysteem
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- 8 MSS® SingleFlex-sensoren
- Gemonitord oppervlak: 7.000 m²
- Door TÜV Nord goedgekeurd systeem met conforme rapportage
- Voordelen: Verlengde wettelijke service-intervallen, 24/7 systeemtoezicht, rapportage op maat
Betonnen bassin, Duitsland
- Installatie in de chemische industrie (klant: DOW)
- Elektrochemische corrosiemonitoring in gewapende betonnen bassins
- Corrosiemonitoringsysteem (pilotimplementatie)
- Sensoren direct verbonden met het wapeningsstaal in nieuwe en bestaande bassins
- Gemonitord oppervlak: ca. 4.000 m²
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- Voordelen: Vroege detectie van corrosierisicozones, duidelijke onderscheid tussen intacte en gecorrodeerde gebieden, gerichte inspectie- en onderhoudsplanning
Opvangbassin, Duitsland
- Installatie in de chemische industrie (klant: DOW)
- Betonnen opvangbassin met geïntegreerde tankcontainment
- MSS® lekmonitoring en TEXtant® GNSS-bewegingsmonitoring
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- Lekdetectie-sensornetwerk en GNSS-gebaseerde verplaatsingsmonitoring
- Gemonitord oppervlak: ca. 4.000 m²
- Door TÜV Nord goedgekeurd multi-sensorsysteem met conforme rapportage
- Voordelen: Vroege lekdetectie, millimeternauwkeurige bewegingsregistratie, verlengde inspectie-intervallen

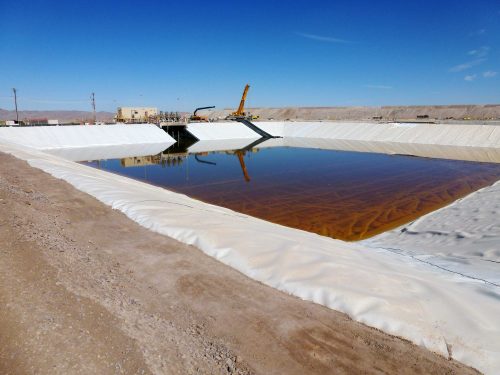

Mijnbouwbassins, Chili
- Installatie in een mijnbouwfaciliteit (klant: BHP)
- 7 nieuwe productiebassins (dubbele linerconstructie)
- Opslag van sterk zure procesvloeistoffen (pH < 1)
- MSS® lekmonitoringsysteem
- 88 MSS® CombiModules, 4 centrale besturingseenheden, 9 buitenkasten
- Gemonitord oppervlak: 144.300 m²
- Lokale database voor veilige dataopslag
- Voordelen: 24/7 geautomatiseerde lekdetectie, bescherming van waardevolle grondstoffen, verhoogde milieubescherming
Brug, Frankrijk
- Infrastructuurmonitoring bij de Aquitainebrug (partnerproject met Cerema)
- TEXtant® GNSS bewegingsmonitoringsysteem
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- 1 TEXtant® GNSS-station met GNSS-antenne
- Operationeel sinds 04/2022
- Dagelijkse millimeternauwkeurige verplaatsingsresultaten (X, Y, Z – UTM)
- Geautomatiseerde PPP-gebaseerde dataverwerking
- Voordelen: Autonome GNSS-monitoring, vroege detectie van structurele bewegingstrends
GNSS-station, Oostenrijk
- Geodetisch monitoringsstation bij het Conrad Observatorium in samenwerking met Geosphere Austria
- TEXtant® GNSS-bewegingsmonitoringsysteem
- Geïntegreerd in de TEX-Sky® Monitoring Cloud
- 1 TEXtant® GNSS-station met GNSS-antenne
- Dagelijkse millimeternauwkeurige verplaatsingsresultaten (X, Y, Z – UTM)
- Autonome PPP-gebaseerde verwerking (zonder referentiestation)
- Continue multi-constellatie GNSS-waarnemingen
- Voordelen: Autonome GNSS-monitoring, millimeternauwkeurigheid op lange termijn, continue observatie van tektonische bewegingstrends
Instabiele helling, Duitsland
- Monitoring van een mijnbouwlocatie (klant: Basalt AG)
- Monitoring van hellingstabiliteit boven mijnbouwactiviteiten
- TEXtant® GNSS-bewegingsmonitoringsysteem
- 2 autonome TEXtant® GNSS-stations (op zonne-energie)
- 6 GNSS-antennes geïnstalleerd over de helling
- Dagelijkse verplaatsingsresultaten (X, Y, Z – Gauss-Krüger)
- Geautomatiseerde datatransmissie en rapportage op maat
- Voordelen: Automatische dagelijkse resultaten, vroege detectie van hellingsinstabiliteit, 24/7 autonome werking in afgelegen gebieden
Stortplaats, China
- Asopslagstortplaats (klant: Shanghai Rightway Ltd.)
- Dubbele linerconstructie voor asopslag
- MSS® lekmonitoringsysteem
- 46 MSS® CombiModules geïnstalleerd
- Gemonitord oppervlak: 90.000 m²
- Lokale database voor veilige dataopslag
- Voordelen: 24/7 monitoring van de afdichtingsintegriteit, verhoogde milieubescherming, betrouwbare lokale databeheer
Spoorwegen, Nederland
- Spoorweginfrastructuur (klant: Zwaluw Zwolse Alliantie)
- Dubbele linerconstructie voor spoortraject in een waterbeschermingsgebied
- MSS® lekmonitoringsysteem
- 60 MSS® CombiModules geïnstalleerd
- Semi-permanent monitoringsconcept
- Gemonitord oppervlak: 88.000 m²
- Voordelen: Monitoring en rapportage op geplande intervallen, verminderde infrastructuur op locatie (geen monitoringcomputer), waarborging van de integriteit van de liner
Energiecentrale, Nederland
- Energiecentrale (klant: RWE)
- Geomembraanbassin voor kolenopslag
- MSS® lekmonitoringsysteem
- 158 MSS® CombiModules geïnstalleerd
- Gemonitord oppervlak: 172.000 m²
- Lokale database voor veilige dataopslag
- Voordelen: Langdurige zekerheid van de afdichting, onderhoudsinterval tot 6 jaar, jaarlijkse systeemcontrole en rapportage
Gipsbassin, China
- Gipsfabriek (klant: Shanghai Shengyi Technology Co., Ltd.)
- 1 bassin voor opslag van zure procesvloeistoffen
- MSS® lekmonitoringsysteem
- 16 MSS® CombiModules geïnstalleerd
- Gemonitord oppervlak: 58.000 m²
- Lokale database voor veilige dataopslag
- Voordelen: 24/7 monitoring van de afdichtingsintegriteit, verhoogde milieubescherming, betrouwbaar lokaal databeheer
Uitgebreide project-case studies
Lekmonitoring bij het nieuwe betonnen bassin van DOW
Het MSS® lekmonitoringsysteem van Texplor zorgt voor 24/7 realtime monitoring, vroegtijdige lekdetectie en verlengde inspectie-intervallen, waardoor de veiligheid wordt verhoogd en stilstand en kosten tot een minimum worden beperkt.
Read More
Eerste geautomatiseerde lekmonitoring van een tankpark bij Dow
Het door TÜV Nord goedgekeurde lekmonitoringsysteem van Texplor zorgt voor 24/7 realtime detectie, optimaliseert onderhoud en verlengt de levensduur van tanks.
Read More
Permanente lekmonitoring van de afdichtingsfolie van een asopslagbekken
Maximale milieubescherming voor een andere grote stortplaats in de belangrijke Chinese stad Zibo.
Read More
Nauwkeurige bewegingsmonitoring bij de Aquitainebrug in Frankrijk
TEXtant® GNSS-station op de Aquitainebrug in Bordeaux. Een validatieproject met Cerema dat sinds 2022 dagelijks millimeternauwkeurige bewegingsresultaten levert.
Read More
Klein-Azië GNSS Netwerk Project
Dit open wetenschappelijke initiatief levert dagelijkse X-Y-Z-verplaatsingsresultaten van autonome GNSS-stations in heel Klein-Azië en ondersteunt onderzoek naar tektonische dynamiek en seismische activiteit.
Read More
Permanente monitoring van de afdichting van 7 bassins in een mijnbouwinstallatie
Eerste installatie van Sealing Integrity Monitoring systeem in Chili, Zuid-Amerika
Read More
Controle van de afdichting van een bassin in een gipsfabriek
Permanente monitoring van een geomembraan bassin in een gipsfabriek in Kailin, China
Read More
Monitoring van een folie afdichting voor kolenopslag
Texplors’ langst lopende Monitoring installatie bevindt zich in Nederland, Europa.
Read MoreTEX-Sky Monitoring Cloud
De TEX-Sky Monitoring Cloud centraliseert multi-sensordata in een tijdgesynchroniseerde database en maakt 24/7 systeemcontrole en dagelijkse inzichten mogelijk.
24/7 systeemcontrole
Permanente status van het object
Tijdgesynchroniseerde database
Gecorreleerde data voor patroonherkenning en oorzaakanalyse
Alarmfunctie
Onmiddellijke reactie op afwijkingen
Het koppelen van data maakt het verschil
TEX-Sky biedt veilige, gecentraliseerde toegang tot alle resultaten en stations, waardoor aangepaste evaluaties en uitgebreide analyses mogelijk zijn.
ALLE RESULTATEN OP ÉÉN PLEK
Alle meetgegevens worden gedocumenteerd langs een gemeenschappelijke tijdas. Door verschillende sensormetingen in de tijd met elkaar te koppelen, biedt TEX-Sky Monitoring een holistisch overzicht. Deze synchronisatie onthult patronen en verbanden tussen verschillende parameters.
UITGEBREIDE RAPPORTAGE
- Maandelijkse rapporten: Gedetailleerde systeemcontroles, updates over de sensorstatus en alarmlogboeken.
- Jaarlijkse rapporten: Uitgebreide samenvattingen van de maandelijkse data, afgestemd op toezichthouders zoals TÜV, verzekeraars en overheidsinstanties.
- Alarmmeldingen: Directe waarschuwingen bij afwijkingen, zodat snel kan worden gereageerd.
Erkende technische goedkeuring
Het TEX-Sky monitoringsysteem is in Duitsland goedgekeurd door TÜV Nord en ondersteunt verlengde inspectie-intervallen voor technische naleving.
Aangepaste evaluaties
Onze tijdgesynchroniseerde database integreert multi-sensordata en maakt een nauwkeurige correlatie van verschillende parameters mogelijk. Dit zorgt voor analyses op maat, waardoor klanten kunnen identificeren hoe verschillende factoren met elkaar interageren en het structurele gedrag beïnvloeden.
Gebruiksvriendelijke monitoringinterface
- Veilige toegang via gebruikersnaam en wachtwoord
- Actuele resultaten en downloadbare datasets
- Maandelijkse middelpuntbepaling en diagrammen
- Uitgebreide visualisaties, inclusief Gauss-Krüger- en UTM-coördinaten
Texplor multi-sensor monitoring in cijfers
1,210,000m2
Totaal gemonitorde oppervlakte voor lekdetectie (m²)
661
Leksensoren in gebruik
11
TEXtant® GNSS-stations online
44
Projecten wereldwijd
Texplor staat voor gecertificeerde kwaliteit
Gebundeld en samengevat:
Presentaties in PDF-formaat
MODULAIRE MULTI-SENSOR MONITORING
Geavanceerde SHM-oplossingen om de levensduur te verlengen, kosten te verlagen en de veiligheid in de chemische industrie te verbeteren.
TEXTANT® MILLIMETER BEWEGINGSMONITORING
Volg bewegingen eenvoudig en automatisch met het TEXtant® GNSS-netwerk.
LEKMONITORING VOOR CONTAINMENTSYSTEMEN
Superieur risicobeheer om het milieu te beschermen en waardevolle hulpbronnen veilig te stellen.
Voor meer presentatiemateriaal kunt u onze mediapagina bezoeken.
Ontdek met ons de toekomst van big data-monitoring
Neem contact met ons op:
Door dit bericht te verzenden stemt u ermee in dat uw ingevoerde gegevens (naam, e-mailadres en bericht) worden opgeslagen volgens ons privacybeleid.
